產品特點

TRIMBLE? TX8 激光掃描儀在性能和易用性方面為三維掃描設立了新的行業標準。憑借其在測量速度、測程和測量精度等方面的優異表現，能夠為工業測量、工程測量、建筑、現場取證和其它需要高精度和靈活性的應用領域提供的數據成果。

天寶TX8能夠?qū)崿F(xiàn)更快的掃描速度和更遠的測程，以節省三維掃描任務所需的時間和精力。其快速獲取數據的能力能夠減少每個測站所需的時間，而其長遠的測程則能夠減少完成一項測量任務所需的設站次數。您將在保證數據完整性和準確性的前提下更快地完成您的工程項目。

由于天寶LIGHTNING技術受目標表面類型和大氣條件的影響非常少，因此在每一個測站都可以獲得具有良好完整性的數據結果。

天寶TX8的內業工作流程同樣十分，掃描儀所獲取的純凈、低噪聲的數據大大減少了內業數據處理所需的時間。天寶TX8獲取的數據可以直接導入到天寶REALWORKS?軟件和天寶掃描瀏覽器軟件中。通過天寶TX8和天寶REALWORKS的配合，還可以提供數據流給各種主流的CAD軟件。

天寶TX8是獲取真實場景細節數據的理想工具。它可以在不損失測程和精度的情況下進行高速的測量，為設計及分析人員提供其所需的高密度三維點云數據。

天寶TX8以360°×317°的視場和每秒一百萬點的數據獲取速度，完成一次典型的測量任務，只需3分鐘。TX8在整個120米測程范圍內都可以保持高測量精度，在可選升級配置中，其測程更可以擴展至340米。

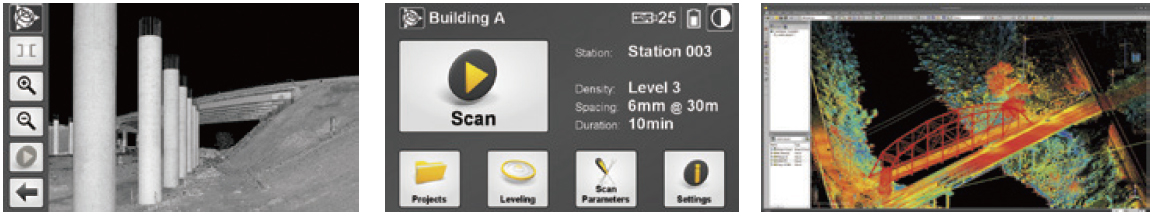

一鍵掃描設計和彩色觸摸顯示屏使得其掃描工作非常簡單而。直觀的內置用戶界面可以使用戶快速完成掃描分辨率設置和定義掃描區域。由于可以僅獲取用戶需要的數據，因此大大節約了外業掃描及內業數據處理的時間。

天寶TX8具有堅固的硬件設計，IP54的防塵防水等級，高保護反射鏡以及在強烈日光下進行掃描的能力。其對人眼無害的1類不可見激光使得TX8即使在繁忙的公共場所也可安全作業。這些特性使得TX8擁有在各種要求嚴格的環境和條件下工作的靈活性。

天寶TX8為多種應用領域和環境而設計，其典型應用領域包括：

? 工廠設計與工業測量                 ? 市政工程

? 測繪                                         ? 采石采礦

? 施工建設                                  ? 建筑設計

? 古建筑維護與修復                     ? 變形監測

? 質量控制                                  ? 事故調查

天寶TX8激光掃描儀所具有的獲取高精度、高密度三維數據的能力，結合天寶REALWORKS軟件先進的建模、分析和數據管理工具，可以為空間地理信息人員提供完整的掃描解決方案。

技術指標

概覽

掃描原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 水平旋轉基座上的豎直旋轉鏡掃描

測距原理 . . . . . . . . . . . . . . . . . 由天寶Lightning?閃電技術提供的超高速脈沖激光

測量速度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1MHz

測程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 m于大多數表面340 m，升級選項

測距噪聲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2 mm于大多數表面

距離測量

激光等級 . . . 1類，對人眼安全，依據國際電工委員會激光等級測試標準N60825-1

激光波長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5μm，不可見

激光束直徑 . . . . . . . . . . . 6 mm，10 m處 / 10 mm，30 m處 / 34 mm，100 m處

小測程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.6 m

標準測程 . . . . . . . . . . . . . . . . . . . . 120 m ，對于反射率在18?90%之間的物體100 m，對于反射率在5%左右的超低反射率物體

擴展測程1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 340 m

測距噪聲 . . . . . . . . . . . . . . . . .<2 mm，2m ? 100 m范圍內反射率18?90%的物體

測距系統誤差 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .<2 mm

掃描

視場角 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360°× 317°

測角精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±8”
